G6-41型鼓風機廠家

發布日期:2015年03月09日信息來源：周口市通用鼓風機有限公司點擊數：

一、特性及應用

1、用途：鍋爐離心引風機可與工業鍋爐配套選用，具有可供配置蒸發了0.5～10t/h的各類工業鍋爐的通、引風機。通常與鍋爐配套的響應機號見下表。

與鍋爐配套的通、引風機相應型號

鍋爐出力/（t/h）	配用引風機	配用通風機
0.5 1.0 2.0 4.0 6.0 10	Y6-41-11NO.3.55C Y6-41-11NO.4.5C Y6-41-11NO.5.1C Y6-41-11NO.7.1C Y6-41-11NO.9C、Y6-41-11NO.10C Y6-41-11NO.11.2D	G6-41-11NO.2.5A G6-41-11NO.3.3A G6-41-11NO.5.4A G6-41-11NO.6.4A G6-41-11NO.7.1A G6-41-11NO.8.5A

2、型式：
通、引風機可制成“右”旋與“左”旋兩種形式。從傳動軸方向正視風機，如風機葉輪順時針旋轉稱為右旋，以“右”表示；逆時針旋轉稱左旋，以“左”表示。風機制成單吸入。風機的出口位置以機殼的出風口角度來表示。如下圖所示

風機的旋向及出口位置

鍋爐通風機可設計成A、D式傳動方式，引風機可設計成C或D式兩種傳動方式。

    3、結構：風機主要由葉輪、機殼、進風口、支座和電動機部分組成。

    1）葉輪由后傾圓弧直線葉片焊于弧錐形輪蓋與平板形輪盤中間。精加工后經過嚴格的靜、動平衡校正，運轉平穩可靠、氣動性能好、噪聲低、效率高。
    2）機殼用普通鋼板焊成蝸形殼體，與支座呈分裝和焊接一體兩種結構，穩固可靠。
    3）進風口制成收斂式流線形的整體結構，用螺栓固定在風機入口側。
    4）傳動組由主軸、整體軸承箱、滾動軸承、帶輪或聯軸器等組成。用全損耗系統用油L-AN32潤滑。密封性能好、運轉平穩、壽命長。

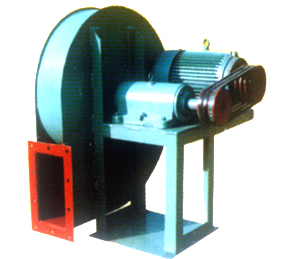

二、產品圖形

三、G6-41-11鍋爐通風機性能參數表

機號 NO.	轉速 (r/min)	介質 溫度 ℃	風量 (m3/h)	全壓 (Pa)	A聲級/dB		有效功率 Pc/kW	全壓效率 η(kW)	設計工況參數	電動機
機號 NO.	轉速 (r/min)	介質 溫度 ℃	風量 (m3/h)	全壓 (Pa)	LA	LSA	有效功率 Pc/kW	全壓效率 η(kW)	設計工況參數	型號	功率 (kW)
2.5A	2800	20	1043 953 866 792 652 563 403	451 589 787 941 1067 1104 1155	76.7 75.2 74.3 73.7 73.0 72.1 72.0	30.9 27.6 24.6 22.9 21.9 21.3 22.3	0.13 0.16 0.19 0.21 0.19 0.17 0.13	≥80	全壓：940Pa 流量：800m3/h	YZA-7122	0.55
3.3A	2825	20	2301 2161 2019 1840 1660 1508 1308 1090	954 1064 1251 1410 1574 1704 1825 1936	83.6 82.5 81.4 80.3 81.6 82.6 81.6 79.8	28.0 26.2 24.0 22.3 21.0 19.8 19.3 19.4	0.61 0.64 0.70 0.72 0.73 0.71 0.66 0.59	≥80	全壓：1370Pa 流量：1850m3/h	Y802-2B35	1.1
5.4A	1420	20	4358 4040 3722 3403 3085 2767 2448 2130	994 1044 1114 1166 1207 1237 1254 1254	74.3 74.1 74.2 74.2 74.4 74.4 74.5 74.9	15.6 15.3 15.2 15.2 15.3 15.7 16.3 17.3	1.20 1.17 1.15 1.10 1.03 0.95 0.85 0.74	72.5 76.9 79.0 80.0 80.0 79.1 77.1 74.8	全壓：1176Pa 流量：3600m3/h	Y100L2-4B3	3
6.4A	1440	20	7358 6820 6283 5746 5208 4671 4134 3596	1436 1508 1610 1685 1743 1787 1811 1811	82.2 81.2 80.7 80.6 80.7 80.9 81.4 82.0	18.0 16.9 16.2 16.1 16.3 16.8 17.7 18.9	2.93 2.86 2.81 2.69 2.52 2.32 2.08 1.81	72.5 76.9 79.0 80.0 80.0 79.1 77.2 74.8	全壓：1568Pa 流量：6000m3/h	Y132S-4B3	5.5
7.1A	1400	20	10354 9639 8924 8209 7494 6779 6064 5349	1697 1842 2002 2062 2155 2211 2259 2270	87.5 85.7 84.1 82.5 81.6 81.1 81.0 81.2	20.4 18.2 16.2 14.7 13.8 13.5 13.7 14.4	4.88 4.93 4.96 4.70 4.49 4.16 3.81 3.37	71.9 75.0 77.6 79.2 80.0 79.7 78.7 77.7	全壓：1910Pa 流量：8100m3/h	Y132M-4B3	7.5
8.5A	1470	20	18137 16884 15631 14378 13127 11874 10621 9369	2535 2752 2991 3080 3219 3302 3374 3391	91.2 90.0 89.0 87.8 87.1 86.7 86.7 87.0	18.1 16.5 15.2 14.1 13.4 13.2 13.5 14.3	12.77 12.91 12.99 12.30 11.74 10.89 9.95 8.83	71.9 75.0 77.6 79.2 80.0 79.7 78.7 77.7	全壓：3050Pa 流量：14500 m3/h	Y132M-4B3	7.5
