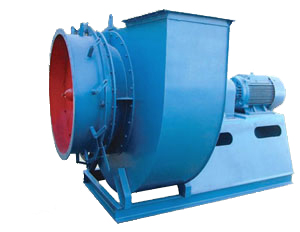

周口風機廠（周口市通用鼓風機有限公司）的引風機Y4-73 9.5D！
性能參數及要求：
引風機流量Qmax=3.05萬m3/h,全壓Pmax=1800Pa,溫度TJmax=165℃,當?shù)卮髿鈮篐=101325Pa
1:風機本體 Y4-73NO9.5D
2:低壓變頻電機 Y2VP200L-4P
30KW/380V/IP54/F級
3:整體公用底座（鋼）安裝，調整風機和電機
4:電動執行器 100N.M,220V4-20mA
5:進出口軟連接
風機的結構
風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
葉輪：由12片后傾機翼余切型葉片焊接于弧錐形前盤與平板形后盤中間。由于采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪徑靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。
機殼：機殼是用普通鋼板焊接而成的蝸形體。音吸入風機的機殼作成三種不同形式：N08~12機殼作成整體結構，不能拆開。N014~16機殼作成兩開式。N018~28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨損。
進風口：收斂、流線型進風口制成整體結構，用螺栓固定于風機入口側。
調節門：用以調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。調節門的搬把位置，從進風口方向看在右側，右旋風機搬把由下往上推是由全閉到全開方向；左旋風機搬把由上往下拉是由全閉到全開方向。
為使調節門各部正常工作，必須搞好潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用二硫化鉬高溫（260℃）潤滑脂，高溫運轉時仍能保證潤滑作用，N016以上風機在螺塞處加干油。
傳動部分：傳動部分的主軸由優質鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：N08~16用整體的筒式軸承箱；N018~28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，油量按油位標志實施，N08~16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽予已制。引風機備有水冷卻裝置，因此，須加裝輸水管。耗水量隨氣溫不同而異，一般按0.5~1m3/h考慮。
