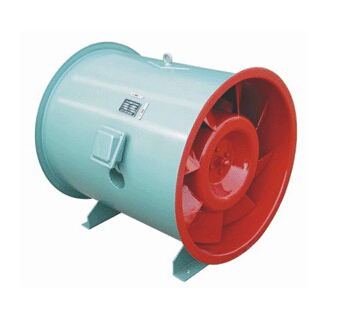

 點擊看大圖
|
HTF-Ⅰ系列單速消防高溫排煙用風機性能參數表
|
規格 （mm） |
葉輪直徑 |
風量（m3/h） |
全壓（Pa） |
轉速 |
功率 |
噪聲dB（A） |
|
No3.5 |
350 |
3500-6122 |
250-552 |
2900 |
1.1 |
≤76 |
|
No4 |
400 |
4525-6524 |
383-530 |
2900 |
1.5 |
≤78 |
|
No4.5 |
450 |
5023-7981 |
508-698 |
2900 |
2.2 |
≤79 |
|
No5 |
500 |
6817-9824 |
510-752 |
2900 |
3 |
≤80 |
|
No5.5 |
550 |
8256-12693 |
536-756 |
2900 |
4 |
≤86 |
|
No6 |
600 |
13197-16090 |
510-760 |
2900 |
5.5 |
≤86 |
|
No6.5 |
650 |
16254-21652 |
512-702 |
1450 |
5.5 |
≤88 |
|
No7 |
700 |
18908-24380 |
610-728 |
1450 |
7.5 |
≤88 |
|
No8 |
800 |
26012-31421 |
600-723 |
1450 |
7.5 |
≤89 |
|
No9 |
900 |
27513-33510 |
562-840 |
1450 |
11 |
≤90 |
|
No10 |
1000 |
35000-45679 |
630-770 |
1450 |
11 |
≤90 |
HTF-Ⅱ系列雙速消防高溫排煙用風機性能參數表
|
規格 （mm） |
葉輪直徑 |
風量（m3/h） |
全壓（Pa） |
轉速 |
配用電機 |
噪聲dB（A） |
|
No5 |
500 |
3410-9824 |
188-752 |
2900-1450 |
2/4-3/2.4 |
≤75 |
|
No6 |
600 |
6599-16090 |
127-760 |
2900-1450 |
2/4-5.5/4.5 |
≤75 |
|
No7 |
700 |
12518-24380 |
267-728 |
960-1450 |
4/6-9/3 |
≤80 |
|
No8 |
800 |
17222-31421 |
263-723 |
960-1450 |
4/6-9/3 |
≤80 |
|
No9 |
900 |
18216-33510 |
246-765 |
960-1450 |
4/6-12/4 |
≤81 |
|
No10 |
1000 |
24019-45679 |
276-770 |
960-1450 |
4/6-12/4 |
≤81 |
注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
