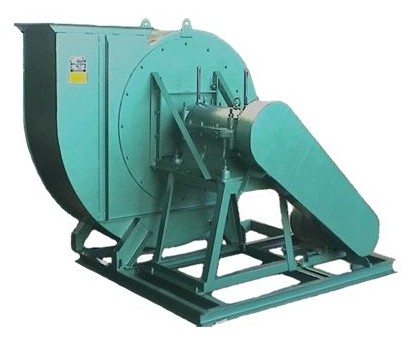

C6-46-11型排塵離心通風機用途：
C6-46-11型排塵離心通風機適用于排送含有木質碎屑、竹質纖維或塵土與空氣的混合物，介質溫度不超過80°C。
C6-46-11型排塵離心通風機型式：
（1）C——表示塵土的漢語拼音字頭。
（2）6——表示通風機在最高效率點時全壓系數乘10后的化整數。
（3）46——表示通風機在最高效率時的比轉數化整數。
（4）11——其中第一位數字1表示單吸入風機，第二位數字1表示設計順序號。對于№4以下通風機，在工作范圍內其效率及壓力的下降值應
№4不低于特性曲線圖規定值的95%。
№3不低于特性曲線圖規定值的90%。
C6-46型風機一般設計為七個機號：№3、4、5、6、8、10、12。其中№3～6采用電機直聯（A式）或皮帶輪（C式）兩種傳動方式；№8～12用皮帶輪（C式）或聯軸器（D式）兩種傳動方式。
C6-46-11型排塵離心通風機結構：
通風機具有6個向前彎曲葉片、平板后盤和鑄鐵軸盤。
主軸采用優質碳素鋼制造.為安裝檢修方便，№3～6機殼均為整體，而№8～12分為兩部分，用螺栓連接。通風機可做成左旋和右旋兩種型式，進風口固定于機殼一側，出風口位置旋轉方向：№3～6可做成6種不同位置；№8～12可做成3種不同位置（參看外形尺寸圖）。
C6-46-11型排塵離心通風機參數表：
|
機號 |
傳動方式 |
配用電機 |
轉速 |
風量 |
全壓 |
|
3.15 |
A |
2.2-2P |
2900 |
1369-3060 |
1587-1163 |
|
3.15 |
A |
0.55-4P |
1450 |
684-1530 |
397-291 |
|
4 |
A |
5.5-2P |
2900 |
2748-6374 |
2594-1859 |
|
4 |
A |
1.1-4P |
1450 |
2582-3187 |
553-465 |
|
5 |
A |
3-4P |
1450 |
4410-6252 |
918-724 |
|
5 |
A |
0.75-6P |
960 |
1705-4139 |
449-317 |
|
6.3 |
A |
7.5-4P |
1450 |
10091-12505 |
483-354 |
|
6.3 |
A |
2.2-6P |
1450 |
755-1688 |
611-448 |
|
6.3 |
A |
0.75-2P |
1600 |
850-1899 |
1369-1150 |
|
6.3 |
A |
0.75-2P |
1800 |
3411-8279 |
711-504 |
|
3.15 |
C |
0.75-2P |
2000 |
944-2110 |
755-553 |
|
3.15 |
C |
1.1-2P |
2240 |
1057-2363 |
948-694 |
|
3.15 |
C |
1.5-2P |
2500 |
1180-1909 |
1181-1070 |
|
3.15 |
C |
1.5-2P |
2500 |
2152-2687 |
1015-865 |
|
3.15 |
C |
1.5-2P |
2800 |
1322-2138 |
1433-1344 |
|
3.15 |
C |
2.2-2P |
2800 |
2410-2954 |
1274-1086 |
|
3.15 |
C |
2.2-2P |
3150 |
1487-2711 |
1880-1615 |
|
3.15 |
C |
3-2P |
3150 |
3017-3323 |
1507-1376 |
|
4 |
C |
0.75-2P |
1250 |
1184-2748 |
481-345 |
|
4 |
C |
0.75-2P |
1400 |
1326-3077 |
603-433 |
|
4 |
C |
1.1-2P |
1600 |
1516-2850 |
789-672 |
|
4 |
C |
1.5-2P |
1600 |
3183-3517 |
624-656 |
|
4 |
C |
1.5-2P |
1800 |
1705-3957 |
999-716 |
|
4 |
C |
2.2-2P |
2000 |
1895-4396 |
1234-884 |
|
4 |
C |
2.2-2P |
2240 |
2122-2589 |
1550-1505 |
|
4 |
C |
3-2P |
2240 |
3056-4924 |
1451-1110 |
|
4 |
C |
3-2P |
2500 |
2369-3411 |
1933-1810 |
|
4 |
C |
4-2P |
2500 |
2932-5495 |
1737-1384 |
|
5 |
C |
0.75-2P |
1000 |
1776-3035 |
486-436 |
|
5 |
C |
1.1-2P |
1000 |
3479-4312 |
410-344 |
|
5 |
C |
1.1-2P |
1120 |
1990-3896 |
620-514 |
|
5 |
C |
1.5-2P |
1120 |
4415-4829 |
475-432 |
|
5 |
C |
1.5-2P |
1250 |
2221-4329 |
760-641 |
|
5 |
C |
2.2-2P |
1250 |
4972-5390 |
592-538 |
|
5 |
C |
2.2-2P |
1400 |
2487-6036 |
954-675 |
|
5 |
C |
3-2P |
1600 |
2842-6899 |
1247-882 |
|
5 |
C |
4-2P |
1800 |
3198-6262 |
1580-1332 |
|
5 |
C |
5.5-2P |
1800 |
7095-7761 |
1230-1118 |
|
5 |
C |
5.5-2P |
2000 |
3553-6958 |
1953-1647 |
|
5 |
C |
7.5-2P |
2000 |
7883-8623 |
1512-1381 |
|
6.3 |
C |
1.1-4P |
800 |
2843-4116 |
494-464 |
|
6.3 |
C |
1.5-4P |
800 |
4857-6900 |
443-350 |
|
6.3 |
C |
1.5-4P |
900 |
3198-4631 |
625-588 |
|
6.3 |
C |
2.2-4P |
900 |
5464-7762 |
561-443 |
|
6.3 |
C |
2.2-4P |
1000 |
6959-8625 |
651-547 |
|
6.3 |
C |
3-4P |
1120 |
3980-7794 |
969-818 |
|
6.3 |
C |
4-4P |
1120 |
8831-9660 |
755-686 |
|
6.3 |
C |
4-4P |
1250 |
4442-7588 |
1208-1085 |
|
6.3 |
C |
5.5-4P |
1250 |
8699-10781 |
1019-855 |
|
6.3 |
C |
5.5-4P |
1400 |
4975-8499 |
1517-1362 |
|
6.3 |
C |
7.5-2P |
1400 |
9743-12074 |
1279-1073 |
|
6.3 |
C |
7.5-2P |
1600 |
5686-8233 |
1985-1866 |
|
6.3 |
C |
11-2P |
1600 |
9713-13799 |
1782-1403 |
|
3.15 |
A |
2.2-2P |
2900 |
1369-3060 |
1587-1163 |
|
3.15 |
A |
0.55-4P |
1450 |
684-1530 |
397-291 |
|
4 |
A |
5.5-2P |
2900 |
2748-6374 |
2594-1859 |
|
4 |
A |
1.1-4P |
1450 |
2582-3187 |
553-465 |
|
5 |
A |
3-4P |
1450 |
4410-6252 |
918-724 |
|
5 |
A |
0.75-6P |
960 |
1705-4139 |
449-317 |
|
6.3 |
A |
7.5-4P |
1450 |
10091-12505 |
483-354 |
|
6.3 |
A |
2.2-6P |
1450 |
755-1688 |
611-448 |
|
6.3 |
A |
0.75-2P |
1600 |
850-1899 |
1369-1150 |
|
6.3 |
A |
0.75-2P |
1800 |
3411-8279 |
711-504 |
|
3.15 |
C |
0.75-2P |
2000 |
944-2110 |
755-553 |
|
3.15 |
C |
1.1-2P |
2240 |
1057-2363 |
948-694 |
|
3.15 |
C |
1.5-2P |
2500 |
1180-1909 |
1181-1070 |
|
3.15 |
C |
1.5-2P |
2500 |
2152-2687 |
1015-865 |
|
3.15 |
C |
1.5-2P |
2800 |
1322-2138 |
1433-1344 |
|
3.15 |
C |
2.2-2P |
2800 |
2410-2954 |
1274-1086 |
|
3.15 |
C |
2.2-2P |
3150 |
1487-2711 |
1880-1615 |
|
3.15 |
C |
3-2P |
3150 |
3017-3323 |
1507-1376 |
|
4 |
C |
0.75-2P |
1250 |
1184-2748 |
481-345 |
|
4 |
C |
0.75-2P |
1400 |
1326-3077 |
603-433 |
|
4 |
C |
1.1-2P |
1600 |
1516-2850 |
789-672 |
|
4 |
C |
1.5-2P |
1600 |
3183-3517 |
624-656 |
|
4 |
C |
1.5-2P |
1800 |
1705-3957 |
999-716 |
|
4 |
C |
2.2-2P |
2000 |
1895-4396 |
1234-884 |
|
4 |
C |
2.2-2P |
2240 |
2122-2589 |
1550-1505 |
|
4 |
C |
3-2P |
2240 |
3056-4924 |
1451-1110 |
|
4 |
C |
3-2P |
2500 |
2369-3411 |
1933-1810 |
|
4 |
C |
4-2P |
2500 |
2932-5495 |
1737-1384 |
|
5 |
C |
0.75-2P |
1000 |
1776-3035 |
486-436 |
|
5 |
C |
1.1-2P |
1000 |
3479-4312 |
410-344 |
|
5 |
C |
1.1-2P |
1120 |
1990-3896 |
620-514 |
|
5 |
C |
1.5-2P |
1120 |
4415-4829 |
475-432 |
|
5 |
C |
1.5-2P |
1250 |
2221-4329 |
760-641 |
|
5 |
C |
2.2-2P |
1250 |
4972-5390 |
592-538 |
|
5 |
C |
2.2-2P |
1400 |
2487-6036 |
954-675 |
|
5 |
C |
3-2P |
1600 |
2842-6899 |
1247-882 |
|
5 |
C |
4-2P |
1800 |
3198-6262 |
1580-1332 |
|
5 |
C |
5.5-2P |
1800 |
7095-7761 |
1230-1118 |
|
5 |
C |
5.5-2P |
2000 |
3553-6958 |
1953-1647 |
|
5 |
C |
7.5-2P |
2000 |
7883-8623 |
1512-1381 |
|
6.3 |
C |
1.1-4P |
800 |
2843-4116 |
494-464 |
|
6.3 |
C |
1.5-4P |
800 |
4857-6900 |
443-350 |
|
6.3 |
C |
1.5-4P |
900 |
3198-4631 |
625-588 |
|
6.3 |
C |
2.2-4P |
900 |
5464-7762 |
561-443 |
|
6.3 |
C |
2.2-4P |
1000 |
6959-8625 |
651-547 |
|
6.3 |
C |
3-4P |
1120 |
3980-7794 |
969-818 |
|
6.3 |
C |
4-4P |
1120 |
8831-9660 |
755-686 |
|
6.3 |
C |
4-4P |
1250 |
4442-7588 |
1208-1085 |
|
6.3 |
C |
5.5-4P |
1250 |
8699-10781 |
1019-855 |
|
6.3 |
C |
5.5-4P |
1400 |
4975-8499 |
1517-1362 |
|
6.3 |
C |
7.5-2P |
1400 |
9743-12074 |
1279-1073 |
|
6.3 |
C |
7.5-2P |
1600 |
5686-8233 |
1985-1866 |
|
6.3 |
C |
11-2P |
1600 |
9713-13799 |
1782-1403 |
注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
