9-26型離心通風機，一般用于鍛治爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃）介質中所含塵土及硬質顆粒不大于150mg/m³。

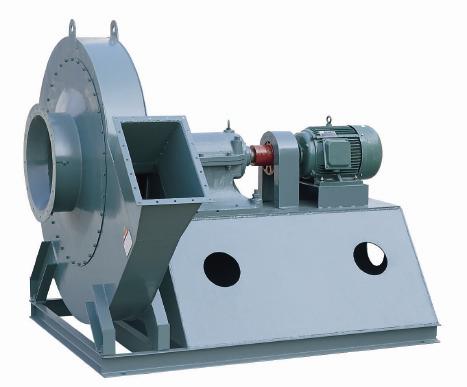

9-26型高壓離心風機的結構

№4～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、進風口、傳動組等組成。

葉輪：葉片為16片，屬前向彎曲葉型，葉輪擴壓器外緣最高圓周速度不超過140m/s。

進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組件上。

機殼：用普通鋼板焊接成蝸形殼整體。
傳動組：由主軸、軸承箱、聯軸器等組成。

9-26型高壓離心風機型式:

本通風機為單吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。

通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。

風機的出口位置以機殼的出口角度表示。“左”、“右”旋均可制成0°、45°、90°、135°、180°、225°共六種角度。

風機的傳動方式為A式（№4～6.3）和D式（№7.1～16）兩種。

9-26型高壓離心風機使用說明

9-26型離心通風機一般用于鍛冶爐及高壓強制通風，并廣泛用于物料輸送?？蛇m用于輸送空氣及無腐蝕性、不自然、不含粘性物質的氣體。輸送介質的溫度一般不超過80℃。介質中所含的塵土及硬質細顆粒不大于150毫克/立方米。

風機制成兩種旋轉方向，從電機端看風機葉輪旋轉方向，若按順時針旋轉為右旋，按逆時針旋轉為左旋。

風機的傳動方式分為A式和D式兩種。

對于D式風機，當風機配用Y型電機時，采用ST0103型聯軸器，風機配用JS、JSQ、JK型等電機時，則采用ST0102型聯軸器。

9-26型高壓離心風機參數表

機號	轉速 (rpm)	風量 (m³/h)	全壓 (Pa)	功率 (kW)	重量 (kg)	機號	轉速 (rpm)	風量 (m³/h)	全壓 (Pa)	功率 (kW)	重量 (kg)
4A	2900	2198 2473 2748 3022 3297	3930 3850 3740 3590 3420	5.5	114	9D	1450	12519 14804	5110 5040	30	900
								15649 17214 18779 20344 21909	4920 4770 4590 4380 4160	45	970
		3572 3847	3210 3000	7.5	120
4.5A	2900	3572 3847	5010 4920	7.5	132
		3912 4303 4695 5086 5477	4790 4610 4400 4160 3900	11	180	10D	1450	17173 19320 21466	6350 6250 6110	55	1090
								23613 25760 27906 30053	5940 5730 5480 5220	75	1250
5A	2900	4293 4830 5367 5903	6230 6130 5960 5750	15	210
						11.2D	1450	24127 27143 30159 33175	7960 7850 7670 7450	110	2150
		6440 6977 7513	5510 5220 4920	18.5	230
5.6A	2900	6030 3786	7870 7740	22	300
								36190 39206 42222	7180 6870 6550	132	2250
		7540 8294 9048 9802 10556	7540 7300 7000 6670 6310	30	350
							960	15974 17970 19967 21964	3470 3420 3340 3240	30	1460
6.3A	2900	8858 9662 10735	10020 9860 9630	45	490
		11809 12882 13956 15029	9340 8990 8570 8140	55	580			23961 25957 27954	3120 2980 2830	37	1550
						12.5D	960	22207 24982 27758	4350 4280 4190	45	1790
7.1D	2900	12293 13830	12800 12610	75	1050
		15366 16903 18439 19976 21513	12330 11970 11540 11050 10520	110	1500			30534 33310 36086 38862	4070 3920 3750 3570	75	2240
8.0D	2900	17585 19783	16250 16010	132	1620	14D	960	31199 35099	5450 5370	75	3100
		21982 21180 26378 28576 30774	15650 15200 14660 14030 13360	200	1760			38998 42898 46798 50698 54598	5250 5100 4920 4710 4480	110	3220
	1450	8793 9892 10991	4020 3950 3850	18.5	715	16D	960	46571 52392 58213	7120 7020 6860	160	3700
		12090 13189 14289 14288 15387	3730 3580 3410 3220	30	800			64035 69856 75677 81499	6660 6420 6150 5850	250	4660

9-26系列 4A -6.3A 離心風機外形尺寸表

系列	機 號	D1	D2	D3	n1-Φd1	A1	A2	A3	A4	A5	A6	X	Y	n2-Φd2
9-26	4A	224	254	284	8-7	196	228	250	128	165	184	4	3	14-7
	4.5A	250	280	310	8-10	221	252	275	144	177	2300	4	3	14-7
	5A	280	320	360	8-10	245	284	299	160	192	216	4	3	14-7
	5.6A	315	355	395	8-10	274	304	328	179	216	235	5	4	14-7
	6.3A	355	395	435	8-10	309	340	365	202	236	261	5	4	10-7

注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
